Parti e materiale

2 Staffe tipo montaggio autoradio

2 rivetti e relativa ricettatrice

1 metro di strep alto 1cm. Da acquistare in merceria

1 bomboletta spay nero naturalmente

La griglia del CLK che si può acquistare in 2 varianti

con i seguenti codici da un rivenditore parti Mercedes:

Grigia:         DC part number: A20988001837246

Nero Lucido  DC part number: A20988001839040

La griglia costa circa 229 euro più IVA quindi circa 274,80 euro

      Tempo necessario circa 2 ore per chi non l’ha mai fatto.

Introduzione

Vorrei precisare che le seguenti informazioni descrivono il lavoro che ho fatto da solo.

Non sono responsabile di incidenti o danneggiamenti per chiunque decida di installare la griglia del CLK

al posto della mascherina dell’SLK. Il lavoro è interamente a vostro rischio e sotto la vostra responsabilità.

La mascherina non calza perfettamente ma rimangono dei piccoli spazi trascurabili lateralmente. Tutto sommato, essendo un ricambio originale,

le finiture sono di ottima qualità, molto meglio

di alcune mascherine commerciali.

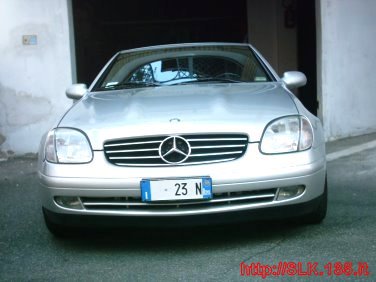

Calandra CLK (W209) in sostituzione SLK (W170)

By Francesco Bieffe  Roma, 09. Novembre 2003

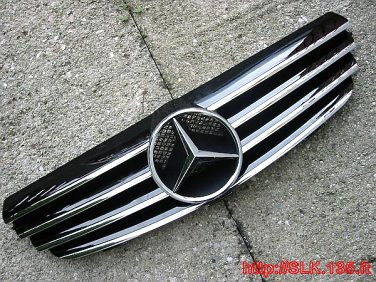

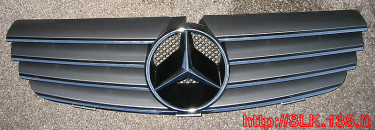

                         La mascherina in nero lucido



La Mascherina in grigio potrebbe non essere

lo stesso grigio della vernice usata per la SLK.



Attrezzi necessari:

Taglierino nuovo possibilmente in ferro.

Trapano elettrico con una punta a cono

per fare il buco al centro in alto per far chiudere il cofano

Tronchesi per tagliare le staffe

Solite chiavi e cacciaviti per montare e smontare la mascherina

Rimuovere la vecchia(!) griglia:

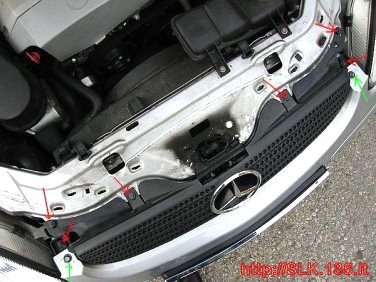

Togliere le viti indicate nella foto

Modificare ed installare la mascherina CLK:

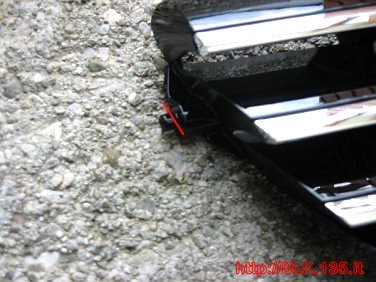

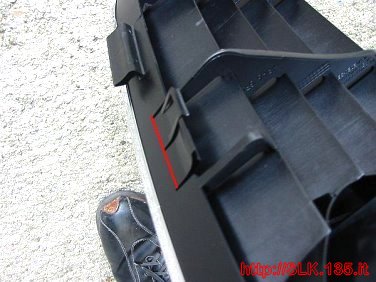

Tagliare anche tutti gli attacchi sotto la mascherina, quello che si vede con l’evidenziazione rossa

e anche quelli a “L” più grandi.

Al posto degli attacchi ho messo dei pezzi di strep.

Per permettere la perfetta chiusura del cofano bisognerebbe fare un’asola come nella foto oppure prendere le misure e praticare solo un foro con un trapano per far chiudere bene.

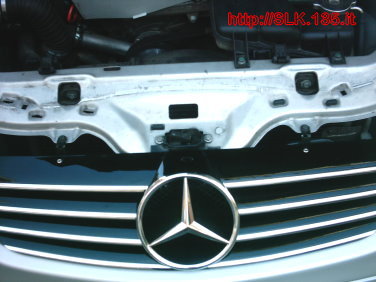

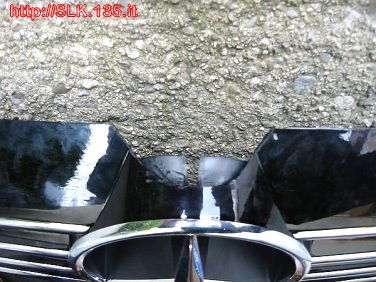

Qui vedete il foro che ho fatto io al centro per permettere la chiusura.

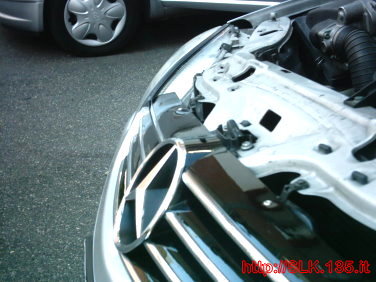

Come vedete ho modellato le staffe e, da un lato ho usato 2 degli attacchi originali e sulla

Questo è tutto ciao a presto Francesco BIEFFE

mascherina ho messo 2 rivetti.

Sotto ho messo lo strep.

Sono circa 4 mesi che ho fatto il lavoro

e tutto funziona bene. Ho anche smontato

e rimontato la mascherina senza problemi.

Questo è il metodo più facile e veloce anche

se esistono metodi più precisi e più accurati.

Ho preso spunto da un documento tedesco dove si utilizzavano più attacchi ma

comporta anche maggior lavoro.

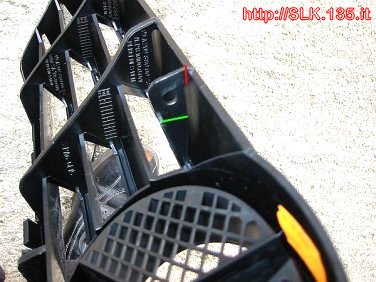

Tagliare anche il perno in plastica degli attacchi laterali da entrambi I lati

Tagliare e rimuovere entrambi gli attacchi come mostrato nella foto (da una parte e dall’altra)

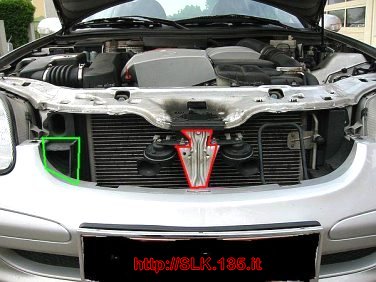

Verniciare in nero

(io l’ho colorato con un pennarello nero)

il pezzo evidenziato in rosso nella foto

con la freccia rossa





Per ulteriori informazioni e curiosità da persone squisite  www.slk-tuning.it
